LTE射频一致性测试

LTE射频一致性

1.LTE射频一致性概述:
就LTE基站而言,RF测试方法与一致性要求至为关键,然而,调变格式、带宽、资源分配与移动性导致选项复杂度增加,因此优化的一致性测试配置参数组合需求更为殷切。

第三代合作伙伴项目(3GPP)长期演进计划(LTE)能否成功部署,一大部分取决于系统中不同组件的兼容性,以及彼此之间能否有效地互通。通过一致性测试(Conformance Testing),可确保这些组件的性能符合3GPP规格所定义的最低要求。就LTE的基站而言,一致性测试的重点在于采分频双工(FDD)或分时双工(TDD)运作模式的基站所需要的射频(RF)测试方法与一致性的要求。

2.LTE射频一致性测试符合标准:
 3GPP TS 36.521-1
 ETSI EN 301908-13

3.支持制式
LTE FDDTDD  R8/R9

4.测试模式:
      基站发射器的一致性测试会使用下行链路的配置方式来进行,称为E-UTRA测试模式(E-TM)。这个概念源自于UMTS,但雷同处也仅此而已。下行链路的OFDMA调变格式极具弹性,也就是说需要很多参数才能完整地定义出一个信号。检视36.141从属条款6.1.1中有关E-TM的定义,可清楚地看到LTE信号的结构已复杂许多。
      当中,定义三种不同类别的测试模式:E-TM1、E-TM2及E-TM3。其中,第一种和第三种还做进一步的细分。所有测试模式的共通特性包括针对单一天线端口、单一代码(Codeword)、单一层来定义,没有预编码(Precoding)存在;单一个信框(Frame)的长度为10毫秒;使用一般的循环前缀(Cyclic Prefix);使用局部的虚拟资源区块,不支持实体下链路分享信道(PDSCH)的子信框内跳频;仅使用基站指定的参考信号,不使用UE指定的参考信号。
      PDSCH的数据内容是依据TS 36.211,从一连串的零,使用长度为31的黄金码(Gold Code)加以扰码所产生,参考信号及主要、次要的同步信号也是如此产生。

5.LTE射频一致性测试系统:

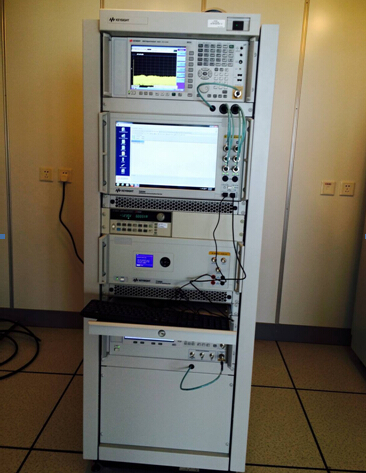

LET射频一致性测试

Keysight T4010S,该系统为GCFPRCRB认可的认证测试平台

可满足GCFPTCRB认证预测试要求与移动、联通、电信对LTE制式的射频测试要求。可完成LTE FDDTDD的发射、接收、性能要求和信道状态信息报告的测试。


想了解更多LTE射频一致性测试法规
请咨询上海世复检测中心

公司网址:http://www.sft-lab.com.cn
服务热线:021-5130-0821
公司邮箱:E-mail:sales@sft-lab.com.cn
公司地址:上海市闵行区梅陇西路968号
