配电箱EMC测试

新闻中心 / 2025-09-23 15:29:24 配电箱EMC测试 EMC测试 EMC测试费用 EMC测试机构 EMC测试流程

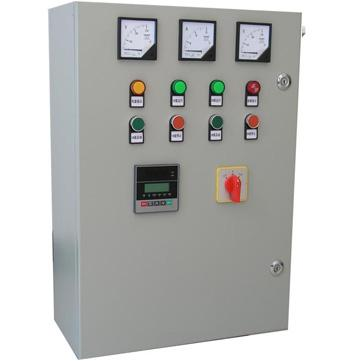

随着电气设备的广泛应用，配电箱作为电力分配与控制的核心装置，其电磁兼容性（Electromagnetic Compatibility, EMC）直接影响电力系统的稳定性、周边电子设备的正常运行以及人员安全。EMC是指设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力，包含电磁干扰（EMI）和电磁抗扰度（EMS）两个核心维度。

配电箱在运行过程中可能因开关动作、电路切换、雷击浪涌等产生高频或低频电磁干扰，若未通过严格的EMC测试，可能导致自身控制电路失效、影响相邻设备，甚至引发安全事故。因此，开展系统化的EMC测试是确保配电箱质量、合规性与可靠性的关键环节。

配电箱的EMC测试需覆盖“发射”（自身产生的电磁干扰是否超标）和“抗扰”（对外部干扰的抵抗能力）两大方向，具体项目根据国际/国家标准可分为以下两类：

（一）电磁干扰（EMI）测试——验证配电箱的“发射”特性

主要评估配电箱在工作状态下向外部空间辐射或通过电源线/信号线传导的电磁能量是否超过限值，避免干扰其他设备。常见项目包括：

传导发射（CE）：测试配电箱通过电源线向电网传导的低频干扰，使用线路阻抗稳定网络耦合测量，重点关注共模/差模噪声。

辐射发射（RE）：测试配电箱通过空间辐射的高频电磁场，在开阔试验场或半电波暗室中测量，评估其对周边电子设备的辐射干扰。

谐波电流发射（针对电源输入）：测试配电箱接入电网后产生的各次谐波电流，依据GB 17625.1等标准限制谐波含量，避免对电网质量造成影响。

（二）电磁抗扰度（EMS）测试——验证配电箱的“抗扰”能力

主要模拟外部电磁环境中的典型干扰源，评估配电箱在干扰下的功能稳定性。常见项目包括：

静电放电抗扰度（ESD）：模拟人体或物体接触配电箱外壳/端子时产生的静电放电，测试控制电路是否误动作。

射频电磁场辐射抗扰度（RS）：模拟无线通信设备、广播电台等产生的射频场干扰，验证配电箱内部电子元件的抗干扰能力。

电快速瞬变脉冲群抗扰度（EFT/Burst）：模拟开关动作、继电器触点弹跳等产生的高频瞬态干扰，测试配电箱对电源线/信号线耦合干扰的耐受性。

浪涌（冲击）抗扰度（Surge）：模拟雷击或电网切换产生的高能量浪涌，验证配电箱对电源线/信号线的浪涌防护能力。

传导抗扰度（CS）：通过耦合钳将干扰信号注入电源线或信号线，测试配电箱对沿线路传导的干扰的抵抗能力。


配电箱EMC测试办理流程

1、填写上海世复检测技术服务有限公司配电箱EMC测试申请表;

2、与上海世复检测技术服务有限公司签订配电箱EMC测试测试服务协议;

3、支付_配电箱EMC测试测试服务协议费用，并准备好测试样品;

4、配电箱EMC测试等级测试通过，报告完成;

5、出具配电箱EMC测试报告。

若你还有其他配电箱EMC测试相关的问题，请联系世复检测技术服务有限公司专业技术人员为你解答，或拨打公司咨询电话：021-65667889
